PAINEIS MODULARES - MEDIDAS

| Características Técnicas | Acessórios | Medidas | Especiais | Compartimentados |

INFORMAÇÕES

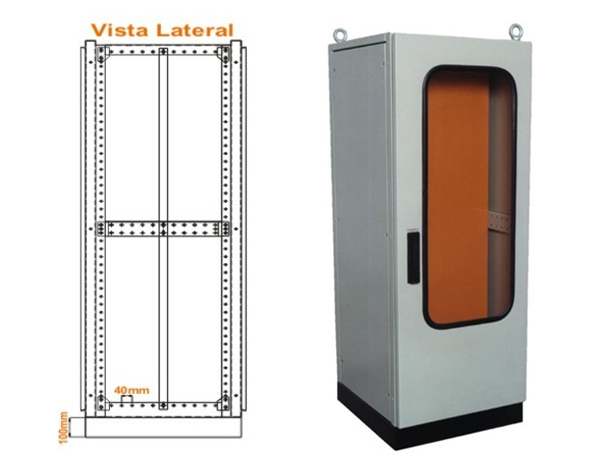

- Nas medidas de Altura já estão inclusas 100mm referente à base soleira.

- As medidas de Largura podem ser dobradas ou triplicadas usando-se a "conexão de acoplamento".

- Medidas especiais, com visor ou com porta traseira (back to back), sob consulta.

- Nosso conjunto básico é composto por: estrutura, porta, teto, tampa traseira, tampa inferior, fechamento lateral, placa de montagem, base soleira, e 2 perfis laterais padrão. Podemos retirar ou acrescentar os componentes que você achar necessário.


Painel  Placa de montagem
A  x  L  x  P  A  x  L
1200 x 600 x 400   1020 x 545
1200 x 800 x 400   1020 x 745
1200 x 800 x 600   1020 x 745
1300 x 600 x 400   1120 x 545
1300 x 800 x 400   1120 x 745
1300 x 800 x 600   1120 x 745
1300 x 1000 x 400   1120 x 945
1300 x 1000 x 600   1120 x 945
1400 x 600 x 400   1220 x 545
1400 x 600 x 600   1220 x 545
1400 x 800 x 400   1220 x 745
1400 x 800 x 600   1220 x 745
1400 x 1000 x 400   1220 x 945
1400 x 1000 x 600   1220 x 945
1400 x 1200 x 400   1220 x 1145
1400 x 1200 x 600   1220 x 1145
1600 x 600 x 400   1420 x 545
1600 x 600 x 500   1420 x 545
1600 x 600 x 600   1420 x 545
1600 x 600 x 800   1420 x 545
1600 x 800 x 400   1420 x 745
1600 x 800 x 500   1420 x 745
1600 x 800 x 600   1420 x 745
1600 x 800 x 800   1420 x 745
1600 x 1000 x 400   1420 x 945
1600 x 1000 x 500   1420 x 945
1600 x 1000 x 600   1420 x 945
1600 x 1000 x 800   1420 x 945
1600 x 1200 x 400   1420 x 1145
1600 x 1200 x 500   1420 x 1145
1600 x 1200 x 600   1420 x 1145
1600 x 1200 x 800   1420 x 1145
1800 x 600 x 400   1620 x 545
1800 x 600 x 500   1620 x 545
1800 x 600 x 600   1620 x 545
1800 x 600 x 800   1620 x 545
1800 x 800 x 400   1620 x 745
1800 x 800 x 500   1620 x 745
1800 x 800 x 600   1620 x 745
1800 x 800 x 800   1620 x 745
1800 x 1000 x 400   1620 x 945
1800 x 1000 x 500   1620 x 945
1800 x 1000 x 600   1620 x 945
1800 x 1000 x 800   1620 x 945
1800 x 1200 x 400   1620 x 1145
1800 x 1200 x 500   1620 x 1145
1800 x 1200 x 600   1620 x 1145
1800 x 1200 x 800   1620 x 1145
2000 x 600 x 400   1820 x 545
2000 x 600 x 500   1820 x 545
2000 x 600 x 600   1820 x 545
2000 x 600 x 800   1820 x 545
2000 x 800 x 400   1820 x 745
2000 x 800 x 500   1820 x 745
2000 x 800 x 600   1820 x 745
2000 x 800 x 800   1820 x 745
2000 x 1000 x 400   1820 x 945
2000 x 1000 x 500   1820 x 945
2000 x 1000 x 600   1820 x 945
2000 x 1000 x 800   1820 x 945
2000 x 1200 x 400   1820 x 1145
2000 x 1200 x 500   1820 x 1145
2000 x 1200 x 600   1820 x 1145
2000 x 1200 x 800   1820 x 1145
2300 x 600 x 400   2120 x 545
2300 x 600 x 500   2120 x 545
2300 x 600 x 600   2120 x 545
2300 x 600 x 800   2120 x 545
2300 x 800 x 400   2120 x 745
2300 x 800 x 500   2120 x 745
2300 x 800 x 600   2120 x 745
2300 x 800 x 800   2120 x 745
2300 x 1000 x 400   2120 x 945
2300 x 1000 x 500   2120 x 945
2300 x 1000 x 600   2120 x 945
2300 x 1000 x 800   2120 x 945
2300 x 1200 x 400   2120 x 1145
2300 x 1200 x 500   2120 x 1145
2300 x 1200 x 600   2120 x 1145
2300 x 1200 x 800   2120 x 1145

Estas são as medidas que fabricamos, ordenadas pela Altura, Largura e Profundidade, respectivamente.

Medidas em milímetros.




CLIQUE PARA MAIS INFORMAÇÕES:

| Características Técnicas | Acessórios | Medidas | Especiais | Compartimentados |



Observações Gerais: medidas especiais sob consulta.
